Qu’est-ce que la modélisation 3D à partir d’un nuage de points ?
La modélisation 3D à partir d’un nuage de points consiste à créer une maquette numérique fidèle à la réalité à partir de données issues d’un scanner laser 3D ou de la photogrammétrie par drone.
Chaque point du nuage représente une coordonnée spatiale (X, Y, Z), formant un ensemble dense qui reproduit avec exactitude la géométrie d’un bâtiment, d’une installation industrielle ou d’un site topographique.
Ce procédé permet d’obtenir une base de travail ultra-précise, idéale pour concevoir, restaurer, ou analyser un environnement réel dans un espace numérique.

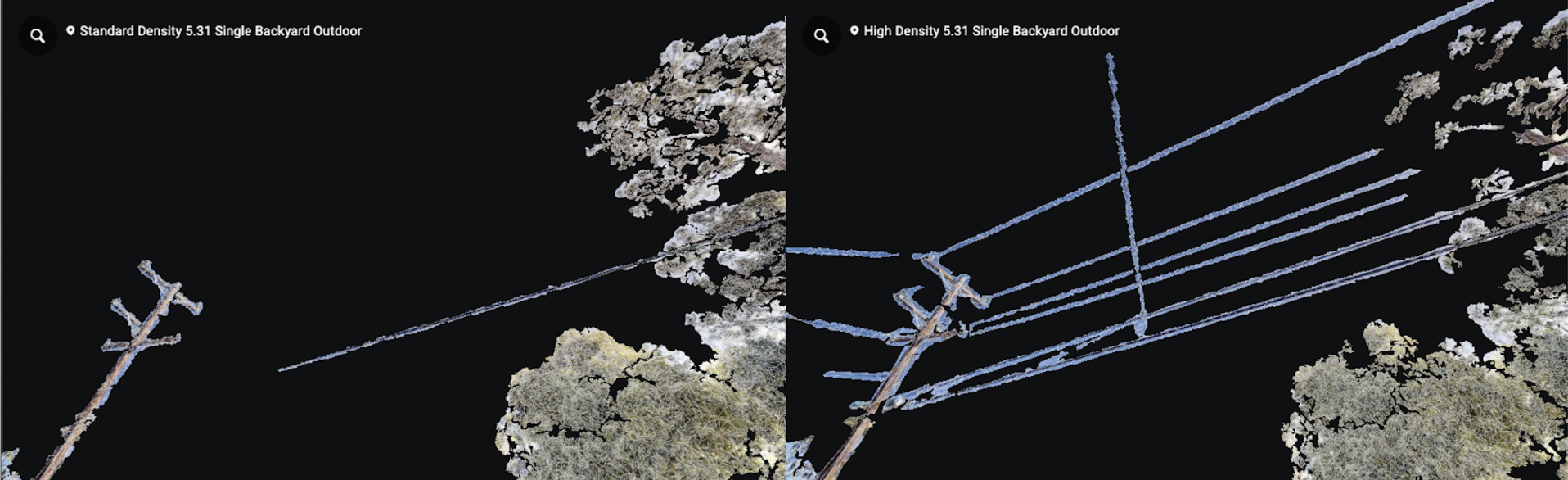

1. Deux types de nuages de points : faible et haute densité
Selon les besoins du projet, il est possible de travailler avec deux types de nuages de points :
1.1 Nuage de points à faible densité
Utilisé pour des projets nécessitant une vue d’ensemble ou une modélisation simplifiée (ex. : cartographie de terrain, étude volumétrique, urbanisme).
Le maillage est plus léger, ce qui facilite le traitement rapide des données et réduit la taille des fichiers.
Idéal pour des analyses globales, des estimations ou des premières phases de conception.
2.2 Nuage de points à haute densité
Conçu pour les projets exigeant une grande précision et un niveau de détail élevé : relevés architecturaux, patrimoine, industrie, inspection d’ouvrages complexes.
Chaque millimètre est capturé, offrant une restitution fidèle des textures, des matériaux et des volumes.
Parfait pour la modélisation BIM, la rénovation ou le contrôle dimensionnel.
👉 Le choix entre faible et haute densité dépend donc du niveau de détail souhaité (LOD) et des contraintes techniques du projet (puissance machine, format, taille du site, objectifs de la maquette).
2. Les avantages de la modélisation 3D à partir d’un nuage de points
1. Une précision centimétrique
Les scanners laser 3D offrent une précision pouvant atteindre ±1 cm, garantissant des relevés fiables et exploitables sans ressaisie manuelle.
2. Gain de temps considérable
Un relevé complet peut être effectué en quelques heures, puis directement exploité dans les logiciels BIM tels que Revit, Archicad ou AutoCAD.
3. Visualisation réaliste et immersive

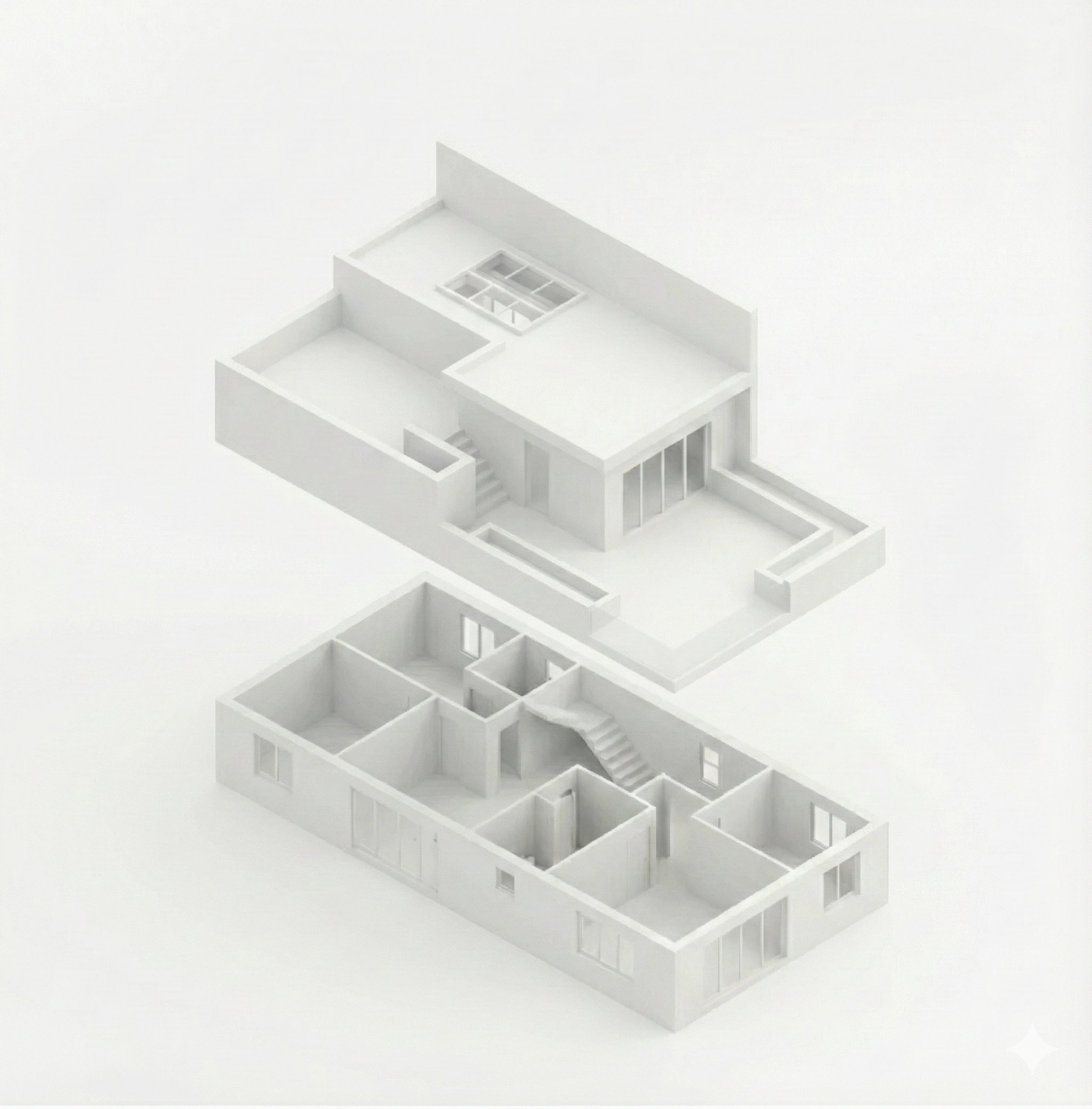

La conversion du nuage de points en maquette 3D permet une visualisation photoréaliste.
Les utilisateurs peuvent naviguer virtuellement dans le modèle, effectuer des mesures, ou simuler des scénarios d’aménagement.
4. Une base solide pour le BIM et la rénovation
Pour tout projet de rénovation, extension ou diagnostic technique, la modélisation à partir d’un nuage de points assure une connaissance exacte de l’existant, facilitant la coordination et la planification.
3. Le niveau de détail dans la maquette 3D
Le niveau de détail (LOD) définit la précision géométrique et informative du modèle.
LOD 100–200 : volumes généraux et masses pour études préliminaires.
LOD 300 : géométrie précise et structures principales.
LOD 400–500 : détails complets, réseaux, textures, équipements, données techniques et maintenance.
👉 Avec un nuage de points haute densité, il est possible d’atteindre un LOD supérieur à 400, garantissant une fidélité à plus de 95 % de la réalité.
3. En résumé : pourquoi adopter la modélisation 3D à partir d’un nuage de points ?
- Précision millimétrique
- Densité ajustable
- Réalisme visuel
- Comptabilité BIM
- Documentation fiable
- Réduction des erreurs et retouches
- Optimisation du temps de traitement
- Communication claire et immersive
- Intégration fluide dans la maquette numérique
- Outil d’archivage et de maintenance
